Ручний редактор - Інструкція
PDF ІнструкціяМи намагалися спроєктувати ручний редактор якомога простіше, щоб ним могли користуватися навіть користувачі з обмеженим досвідом роботи з комп’ютером. Проте він потребує короткого ознайомлення та трохи практики. Коли ви до нього звикнете, створення схем розпилювання буде швидким і простим.

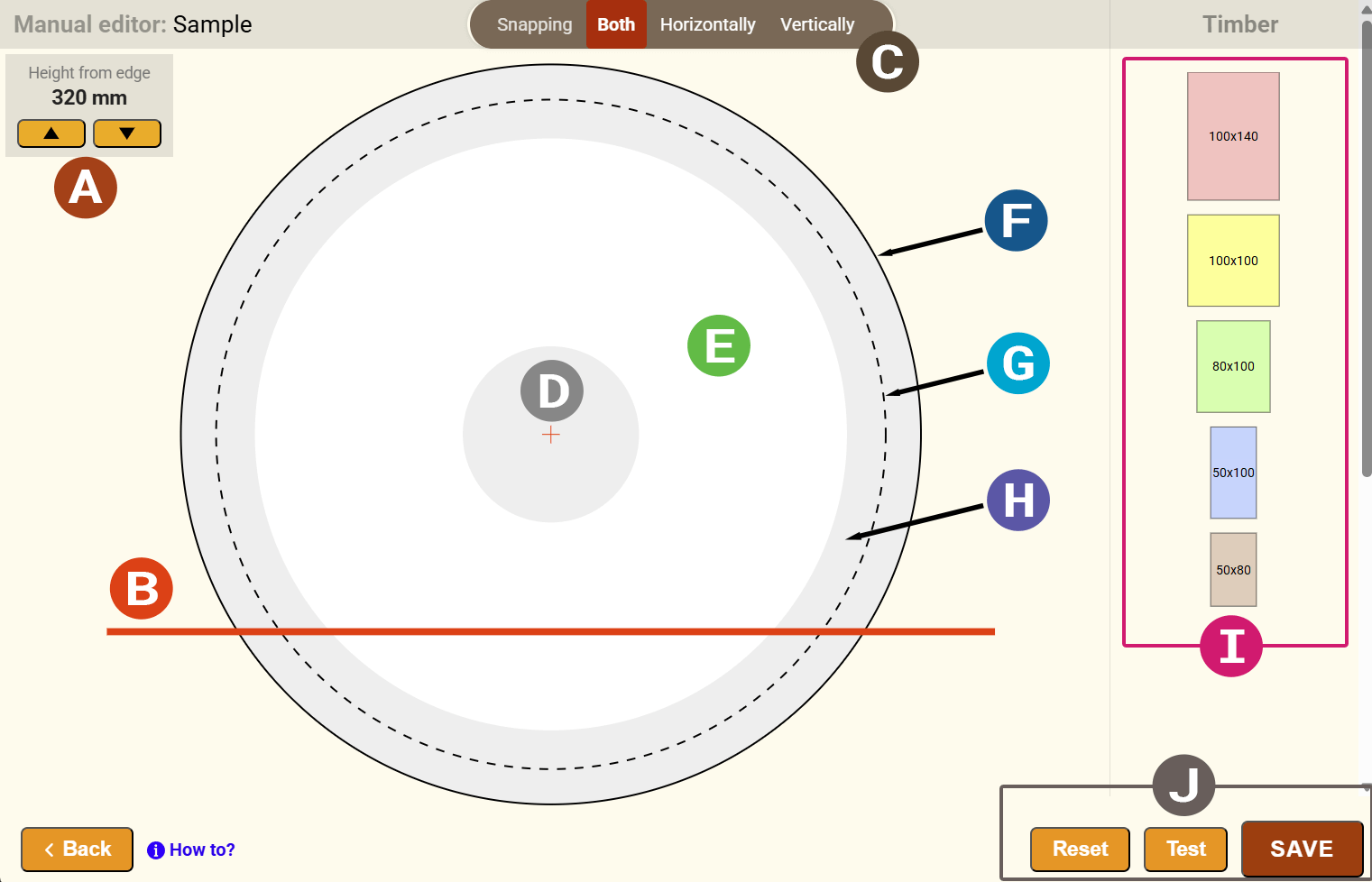

A | Налаштування основної площини різання |
|---|---|
B | Базова площина різу (baseline) |
C | Прив’язка |
D | Серцевина |
E | Заболонь |
F | Великий діаметр кінця |
G | Малий діаметр кінця |
H | Зона дошки з обзолом |
I | Позиції пиломатеріалів |
J | Кнопки для обробки схеми |
Налаштування основної площини різання (baseline)
Установіть висоту основної площини різання базової лінії за допомогою кнопок на верхньому краї.
Схема без перевертання
Для схем без перевертання колоди червона лінія – базова лінія – являє собою нижню межу, нижче якої не можна розміщувати жодні елементи пиломатеріалу. Її мінімальна висота, виміряна знизу, визначається типом призначеного верстата або його параметром «мінімальна висота різання».
Схема з перевертанням
Для схем із перевертанням розташування базової лінії є довільним. Основна умова полягає в тому, щоб після перевертання основа, визначена базовою лінією, була достатньо широкою для стійкого розміщення колоди. Тонша паралельна червона лінія вказує на мінімальну товщину останньої дошки, тому елементи пиломатеріалу в цій зоні повинні розміщуватися вище й мають виходити за межі цієї лінії. Відстань між базовою лінією та мінімальною товщиною для цього верстата визначається параметром «мінімальна товщина останньої дошки».
Вставлення елементів пиломатеріалу
У правій частині в розділі редактора відображаються елементи пиломатеріалу, призначені для схеми розпилювання. Щоб розмістити пиломатеріал у зоні колоди, натисніть на вибраний елемент. Елемент пиломатеріалу буде автоматично розміщено в зоні колоди.
Розміщення пиломатеріалу
Почніть із розміщення пиломатеріалу на базовій лінії зліва направо. Наведіть курсор на елемент пиломатеріалу, натисніть кнопку миші та перетягніть пиломатеріал у те місце на профілі колоди, де ви хочете його розмістити. Поступово розміщуйте інші елементи пиломатеріалу зліва направо шарами. Коли елемент пиломатеріалу буде в правильному положенні та на правильній відстані від інших елементів пиломатеріалу з урахуванням ширини пропилу, з’явиться тонка синя лінія або лінії, і елемент точно зафіксується на місці так, щоб зберігалася ширина різання. Відпустіть кнопку миші, і елемент пиломатеріалу буде розміщено правильно.
Поворот / видалення елементів пиломатеріалу
Елементи пиломатеріалу можна повертати або видаляти. Наведіть курсор на елемент пиломатеріалу та натисніть клавішу "R", щоб повернути його, або клавішу "D", щоб видалити цей елемент.
Прив’язка
Система автоматично прив’язує елемент пиломатеріалу по горизонталі та вертикалі до тих елементів, які вже розміщені в цій зоні. Однак у деяких випадках необхідно вимкнути прив’язку. Для цього у верхній частині редактора є перемикач, за допомогою якого можна вимкнути один із напрямків прив’язки. Наприклад, якщо ви виберете вертикальний варіант, горизонтальну прив’язку буде вимкнено, і ви зможете переміщати елемент у будь-яке місце в горизонтальному напрямку.
Масштаб - збільшення
Обертаючи коліщатко миші, можна збільшувати або зменшувати схему розпилювання.
Тестування та збереження схеми
Після розміщення кількох елементів пиломатеріалу рекомендуємо регулярно перевіряти схему, натискаючи кнопку Тест. Якщо положення будь-якого елемента пиломатеріалу неправильне, система позначить проблемні елементи. Якщо схему завершено, натисніть кнопку Зберегти, схему буде збережено в нашій системі, окремі етапи розпилювання буде згенеровано та надіслано до мобільного застосунку.
